По рисункам 8 и 9 определите цену деления амперметра и вольтметра.

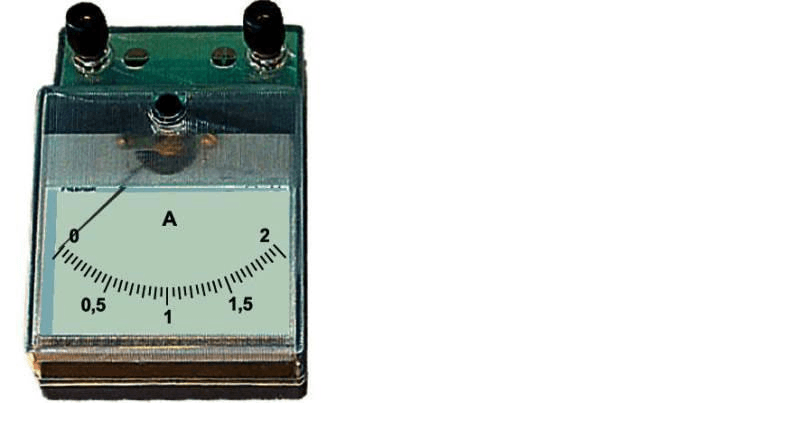

Задание рисунок 1
рис. 8

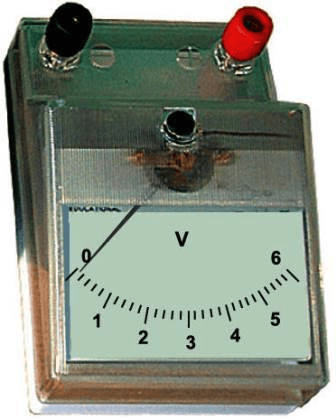

Задание рисунок 2
рис. 9

По рисункам 8 и 9 определите цену деления амперметра и вольтметра. рис. 8 рис. 9

Решение

Для определения цены деления необходимо взять 2 соседних числа, найти их разницу (от большего отнять меньшее), а затем разделить полученное число на количество маленьких штрихов между этими числами.
На амперметре возьмем числа 0,5 и 1. Расстояния между этими штрихами разделены на 10 делений.
Таким образом, цена каждого деления амперметра будет равна
$\frac{1 А - 0, 5 А}{10} = \frac{0, 5}{10} = 0, 05$ А.
На вольтметре возьмем числа 2 и 3. Расстояния между этими штрихами разделены на 5 делений.
Таким образом, цена каждого деления вольтметра будет равна
$\frac{3 В - 2 В}{5} = \frac{1 В}{5} = 0, 2$ В.
