Рассмотрите рисунок 135 и ответьте на вопросы.
а) Как называется изображённый на рисунке прибор?
б) В каких единицах проградуированы его внешняя и внутренняя шкалы?
в) Вычислите цену деления каждой шкалы.
г) Запишите показания прибора по каждой шкале.

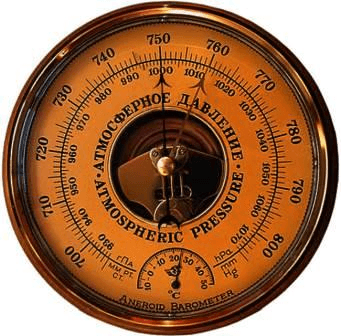

рис. 135. Барометр−анероид.
а) Барометр−анероид.
б) Внешняя шкала проградуирована в мм.рт.ст. (миллиметры ртутного столба), внутренняя − в гПа (гектопаскали).
в) Для определения цены деления необходимо взять 2 соседних числа, найти их разницу (от большего отнять меньшее), а затем разделить полученное число на количество маленьких штрихов между этими числами.На внешнем циферблате возьмём, к примеру, числа 750 и 760, а на внутреннем 1000 и 1010.
Таким образом, цена каждого деления на внешнем будет равна
$\frac{760-750}{10} = \frac{10}{10} = 1$ мм.рт.ст.
Цена деления на внутреннем:
$\frac{1010-1000}{10} = \frac{10}{10} = 1$ гПа.
г) 750 мм.рт.ст., 1000 гПа.
