Укажите, на каких участках цепи вольтметр V показывает напряжение в каждом случае (рис. 136). Начертите схемы подключения вольтметра к другим участкам цепи. рис. 136

7 классФизика

Укажите, на каких участках цепи вольтметр V показывает напряжение в каждом случае (рис. 136). Начертите схемы подключения вольтметра к другим участкам цепи.

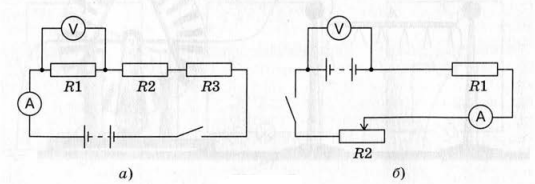

Задание рисунок 1
рис. 136

StaticConfig

Укажите, на каких участках цепи вольтметр V показывает напряжение в каждом случае (рис. 136). Начертите схемы подключения вольтметра к другим участкам цепи. рис. 136

Решение а

Напряжение на резисторе $R_{1}$.
Решение рисунок 1
Решение рисунок 2
Решение рисунок 3

Решение б

Напряжение на батарее аккумуляторов (общее напряжение в цепи).
Решение рисунок 1
