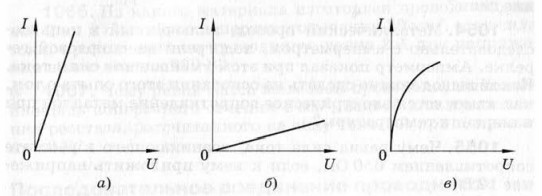

На рисунке 146 изображены графики зависимости силы тока от напряжения в металле, электролите и газе. Для какого вещества сила тока прямо пропорциональна напряжению? В каком случае зависимость силы тока от напряжения подчиняется закону Ома? В каком случае закон Ома невыполним?
рис. 146
В металлах и электролитах сила тока прямо пропорциональна напряжению (графики а и б), для них закон Ома выполним.
Для газов (график в) такой пропорциональности нет, зависимость силы тока от напряжения в них подчиняется другому закону.
