Обусловимся, что начинать рисовать каждую букву будем с нижнего левого угла. Вспомогательные алгоритмы:
алг буква_М
нач
опустить перо
сместиться на вектор (0, 4)
сместиться на вектор (1, −2)
сместиться на вектор (1, 2)
сместиться на вектор (0, −4)
поднять перо
сместиться на вектор (1, 0)
кон
алг буква_И
нач
сместиться на вектор (0, 4)
опустить перо
сместиться на вектор (0, −4)
сместиться на вектор (2, 4)
сместиться на вектор (0, −4)
поднять перо
сместиться на вектор (1, 0)
кон
алг буква_Р
нач
опустить перо
сместиться на вектор (0, 4)
сместиться на вектор (2, 0)
сместиться на вектор (0, −2)
сместиться на вектор (−2, 0)
поднять перо
сместиться на вектор (3, −2)
кон

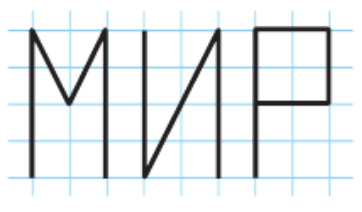

Составим основные алгоритмы рисования слов МИР, РИМ и МИМ:
использовать Чертежник
алг слово_МИР
нач
букваМ
букваИ
букваР
кон
использовать Чертежник
алг словоРИМ
нач
букваР
букваИ
букваМ
кон
использовать Чертежник
алг слово_МИМ
нач
букваМ
букваИ
букваМ
кон
